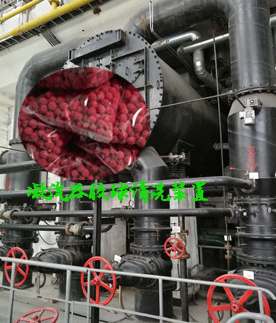

膠球清洗裝置循環水系統自動帶反沖洗二次濾網技術說明
1.總 則
1.1 本技術規范書適用于--發展集團有限公司的膠球清洗裝置循環水系統自動帶反沖洗二次濾網及輔件設備，它提出設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
2.2 技術數據
膠球清洗裝置汽輪發電機凝汽器循環水過濾器，利用濾網直接攔截循環水中的雜質，去除水體懸浮物、顆粒物，凈化水質。
循環水管道接口尺寸為DN800。
膠球清洗裝置中二次濾網需為電動旋轉反沖式二次濾網結構形式，它主要由：⑴殼體⑵不銹鋼網芯⑶傳動機構⑷減速機⑸強排污裝置等部件組成。
工作原理：經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污機構投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制機構關閉、循環往復，從而完成過濾排污工作過程。也可以根據使用情況定時排污。
規格型號 通徑 殼體直徑 二次濾網高度 排污管徑 附注說明
供貨廠家提供 DN800 供貨廠家根據要求進行設計 3000mm ∮219*6 本濾網為立式安裝，其中網孔直徑7.5mm，水阻≤400mmH2O柱，在進口壓力一定的情況下，要始終保證濾網出口壓力不小于0.2MPa，進、出口為法蘭連接，供貨廠家需配套設備本體所有的配對的法蘭、螺栓、墊片、閥門及與凝汽器之間的補償節和電機的控制箱
工作介質：發電廠循環水
工作水溫：≥80℃
水壓：30mH2O
進出口管徑：DN800
濾芯：不銹鋼
濾網孔徑：7.5mm
水阻：≤300mmH2O
4、接口及布置形式：立式法蘭連接
5、設備規范
膠球清洗裝置與二次濾網有關的所有設備、系統和工程應符合合同簽署之日時所知的、設備安裝地適用的最新法規、規范和安全規程。
二、供貨范圍
1.一般要求
1.1 本部分規定了合同設備的供貨范圍。供方保證提供設備為全新的、先進的、成熟的、完整的和安全可靠的，且設備的技術經濟性能符合技術規范的要求。
1.2 供方應提供詳細供貨清單，清單中依次說明型號、數量、產地、生產廠家等內容。對于屬于整套設備運行和施工所必需的部件，即使本合同技術規范未列出和/或數目不足，供方仍須在執行合同時補足。
1.3 除有特別注明外，所列數量均為一臺設備所需。
1.4 供方應提供所有安裝和檢修所需專用工具和消耗材料等，并提供詳細供貨清單。
1.5 提供隨機備品備件滿足要求的2年內無故障運行，且滿足2次小修及第一次大修所需的備品備件，并在合同文件中給出具體清單。
1.6 提供所供設備中的進口件清單。
1.7 供方提供的技術資料清單見技術資料及交付進度。
2.供貨范圍
2.1 .二次濾網
序號 名稱 規格型號 單位 數量 生產廠家 備 注
1 二次濾網 LSHK-800 臺 1 宏慶公司
2 電動排污閥 DN200 臺 1 宏慶公司
3 電控柜(含定時排污控制) 配套 臺 1 宏慶公司
4 緊固件及反法蘭 配套 套 1 宏慶公司
2.4 專用工具——（本設備無專用工具）
2.5進口件清單——（本設備無進口件）
2.6 備品備件
序號 名稱 規格型號 單位 數量 生產廠家 備 注
1
3.質量保證及服務
3.1除易損件外，設備使用壽命30年以上。
3.2設備質保期為自設備投運之日起一年。在設備質保期內，如因制造方的質量問題，投標方應無償進行零部件更換及修理。
3.3在設備安裝、調試過程中，如需要，投標方應及時派技術人員到現場免費進行指導調試試運，并免費負責解決設備調試過程中出現的制造質量問題，直至設備無缺陷投運。 |
