全自動膠球清洗裝置(電動二次濾網)工作技術原理? |
全自動膠球清洗裝置(電動二次濾網)工作技術原理?

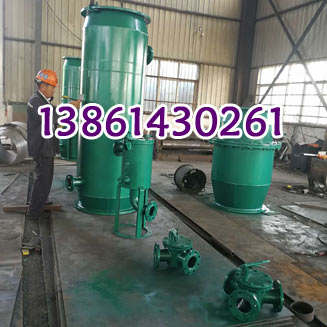

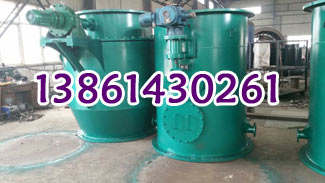

前面已經講過凝汽器膠球清洗裝置的工作原理,電廠日常檢查及要點介紹。想必大家通過我公司網站相關介紹,已經不陌生了吧,今天主要講全自動膠球清洗裝置(電動二次濾網)工作技術原理?  全自動膠球清洗裝置優點: ⑴結構設計新穎合理屬于新型旋擺自鎖式膠球清洗裝置,徹底解決膠球清洗裝置因水壓長期的沖擊造成柵板變形,柵板與筒體的密合力不夠導致收球率低或者積球等問題。 ⑵新型旋擺自鎖式收球網優點如下:受力合理、密合力大;水阻小、網板不變形;傳動機構穩定、零維護;設計新穎、耗功小、環保節能;收球率持續穩定保持在98%以上。 ⑶操作方便。 ⑷膠球回收率高(≥98%)。 ⑸二次濾網過濾能力強。(有臥式內芯旋轉二次濾網或WE型立式,手動或電動型式)。 全自動膠球清洗裝置系統主要組成部分: 1、收球網 2、二次濾網 3、裝球室 4、分匯器 5、膠球泵 6、電控柜 7、膠球 8、閥門與管道 二次濾網:WED型二次濾網,F(xiàn)ED型二次濾網(下進上出型),XGD型二次濾網(臥式)。 二次濾網是冷卻水凈化裝置的主要設備之一,它可以清洗大于6㎜以上的一切雜物,能保證膠球暢通無阻在凝汽器內正常運行,二次濾網起到了關鍵作用。“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示:它主要由:(1)殼體(2)不銹鋼網芯(3)傳動機構(4)減速機(5)強排污裝置等部件組成。XGD型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)。 1、WED型二次濾網 該產品系列為帶蝶閥的外旋式二次濾網,冷卻水從網芯外部流向內部,利用蝶閥的導向,造成冷卻水在二次濾網的外圍產生旋轉流動,將水中雜物從網芯上沖下并從排污管排出。 2、FED型二次濾網 FED型二次濾網外形尺寸小,操作靈活,根據不同的用途,可改變?yōu)V網孔的大小,自行反沖洗使超出規定的固體雜物從水流中分離出來,反沖洗效果好,可以迅速排出分離出來的雜物,局部網孔反沖洗對整體流動干擾小,保證供水穩定,由時間差和差壓儀表自動控制反沖洗操作,及時排除分離的雜物。 3、XGD型二次濾網(臥式) XGD電動反沖式二次濾網主要由濾網、外殼、蝸輪箱體、排污槽、傳動軸、排污口和電驅動等組成。濾網由骨架、網板和筋板組焊而成,整個濾網有足夠的剛性和強度。網板材料為不銹鋼,焊接在骨架上,網板上鉆孔直徑為Φ6mm--Φ10mm(可選)。海水型網板由高品質不銹鋼材料制成。外殼由優質鋼板制成。前或后殼體內各焊有一個軸承座,由支撐筋板連接。排污旋轉就靠它支撐,軸承座內裝有高分子尼龍軸承等。海水型外殼內應加裝犧牲陽極,并涂防腐漆或用1Gr18Ni9Ti以上材料制作。排污槽顯長條形,布置在濾網進水口上方。排污槽的刮板與濾網表面旋轉,與排污管相連,排污管外接排污閥。在運行過程中,當濾網表面積污、雜物堵塞網眼,當濾網內外壓差增加到一定值后,就必須打開排污閥,因排污管與冷凝器出水管相連,使排污槽內壓力迅速下降,同時排污槽旋轉,排污槽罩在濾網的區域內的雜物在刮板的刮動下和水流反沖洗的作用下被排出本體外。在排污過程中,電驅動通過蝸輪蝸桿驅動排污槽緩緩旋轉。將濾網上的垃圾清除干凈,排污完畢,關斷排污閥,電驅動停止轉動。 |
|
|
