談一談“雙側膠球清洗裝置系統控制箱操作說明”
1.控制范圍：四臺電動球閥（220v），兩臺分匯器執行器（220v），一臺裝球室執行器（220v），一臺膠球泵（380v，15KW）。
2.端子接線：控制柜現場安裝完畢后，請按照隨貨提供的接線端子圖進行接線。
其中電動球閥/裝球室切換閥均為220v，無源觸點型執行器，每臺執行器應接6根線，以A側收球網出口閥為例（下同），請將控制柜內“A側收球網出口閥N線”、 “A側收球網出口閥開” 、 “A側收球網出口閥關” 、“A側收球網出口閥信號公共端”、“A側收球網出口閥開到位”、“A側收球網出口閥關到位”6個接點分別接至A側收球網出口閥切換閥的1#、2#、3#、4#、5#、6#端子上。接線調試時。膠球泵為三相異步電機，接線調試時，應注意正反相。
3．操作說明：
1)控制柜上電：所有執行器接線完畢后，請將電源線接入，該控制柜采用三相四線制供電。控制柜上電前，建議使用萬用表測量三相電壓是否為380v，以及每相火線與零線之間是否為220v。若一切正常，請將控制柜總空開和二次回路空開打開，并確�？刂乒衩姘迳系募蓖０粹o沒有處于按下的位置（急停按鈕按下，二次回路不得電）�？刂乒裆想姾螅|摸屏進入初始界面如圖1所示。

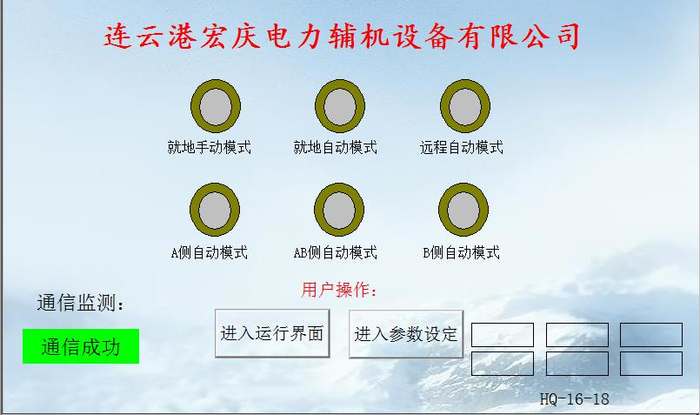

 圖1 主頁
2)時間設定：控制柜使用前，應先設定系統自動運行所需的參數。輕按圖1中的“進入參數設定”按鈕，進入參數設定界面，如圖2所示。

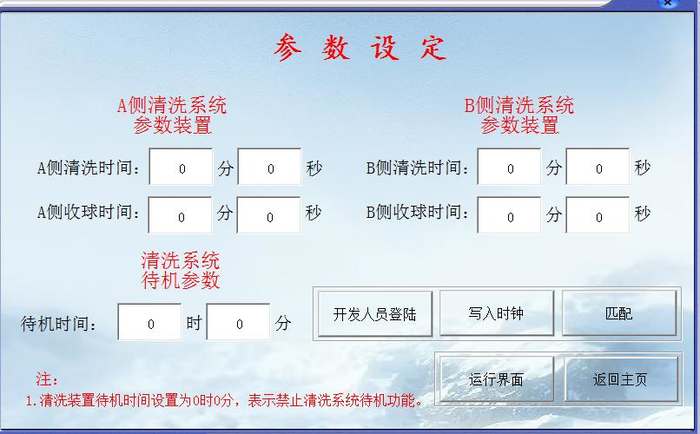

 圖2 時間設定
清洗時間：清洗時間分為A側清洗時間和B側清洗時間，分別指A、B兩側清洗裝置投球清洗的時間，最大設置為53分。
收球時間：收球時間分為A側收球時間和B側收球時間，分別指A、B兩側膠球清洗裝置清洗結束后，關閉裝球室收球的時間，最大設置為53分。
待機時間：分為A、B側二次濾網待機時間和膠球清洗裝置待機時間。是指各系統兩次自動運行流程的間隔時間，最大設置為999小時59分。
3)手動操作：
①輕按圖1中的“進入運行界面”按鈕，進入圖3所示的系統運行界面。
②將控制柜面板上的“手動/自動/遠程”旋鈕旋至“手動檔”上，圖1所示的主頁界面中“就地手動模式”指示燈變?yōu)榫G色，表示系統進入手動模式，方可進行手動操作。以手動清洗AB側為例。

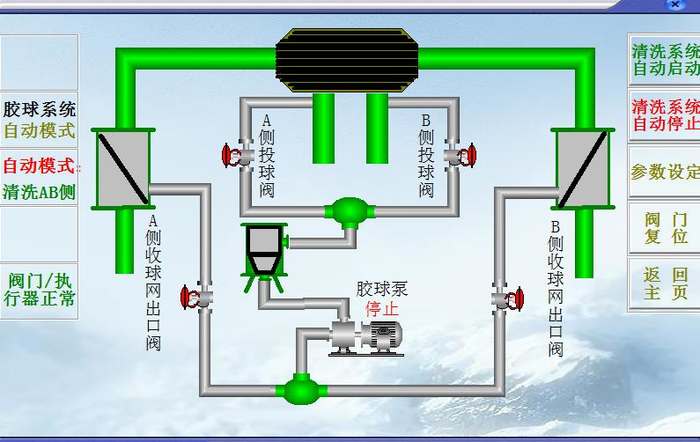

 圖3 運行界面
③打開分匯器：分別輕按圖3所示運行界面中的下方“分匯器”圖標，彈出如圖4所示的操作窗口，輕按“A側運行”按鈕，分匯器打開，直至閥門運行至全開位置，系統自動斷電，閥門停止；
分別輕按圖3所示運行界面中的上方“分匯器”圖標，彈出如圖5所示的操作窗口，輕按“A側運行”按鈕，分匯器打開，直至閥門運行至全開位置，系統自動斷電，閥門停止；
 圖4分匯器一手動操作窗口
 圖5分匯器二手動操作窗口
④打開A側收球網出口閥、A側投球閥：輕按圖3所示運行界面中A側收球網出口閥圖標，彈出如圖6所示的操作窗口，輕按“開”按鈕，A側收球網出口閥打開，直至閥門運行至全開位置，系統自動斷電，閥門停止；輕按圖3所示運行界面中A側投球閥圖標，彈出如圖7示的操作窗口，輕按“開”按鈕，A側投球閥打開，直至閥門運行至全開位置，系統自動斷電，閥門停止。
 圖6 A側收球網出口閥操作窗口
 圖7 A側投球閥操作窗口
⑤啟動膠球泵：在“運行界面”中輕按膠球泵圖標，彈出圖8示的操作窗口。輕按啟動按鈕，膠球泵開始運行，首次使用時應注意電機是否為順時針旋轉，若不是，則電機反向，斷電后將電機三相電源線中的任意兩相調換位置即可。
 圖8 膠球泵操作窗口
⑥開裝球室：在“運行界面”中輕按裝球室圖標，彈出如圖9示的操作窗口，輕按投球按鈕，裝球室將打開投球，直至運行至開到位的位置后，系統自動斷電，裝球室切換閥停止。維持此時系統狀態一段時間，清洗A側。
 圖9裝球室操作窗口
關閉裝球室：在圖9所示的裝球室操作窗口中輕按收球按鈕，裝球室將關閉收球，直至運行至關到位的位置后，系統自動斷電，裝球室切換閥停止。維持此時系統狀態一段時間，收球A側。
⑦關閉A側投球閥，停止膠球泵: 輕按圖3所示運行界面中A側收球網出口閥圖標，彈出如圖7所示的操作窗口，輕按“關”按鈕，A側投球閥關閉，直至閥門運行至全關位置，系統自動斷電，閥門停止；
在“運行界面”中輕按膠球泵圖標，彈出圖8示的操作窗口。輕按“停止”按鈕，膠球泵停止運行，首次使用時應注意電機是否為順時針旋轉，若不是，則電機反向，斷電后將電機三相電源線中的任意兩相調換位置即可。
⑧關閉A側收球網出口閥：輕按圖3所示運行界面中的“A側收球網出口閥”圖標，彈出如圖6所示的操作窗口，輕按“關”按鈕，A側收球網出口閥關閉，直至閥門運行至全關位置，系統自動斷電，閥門停止。
⑨關閉分匯器：分別輕按圖3所示運行界面中的下方“分匯器”圖標，彈出如圖4所示的操作窗口，輕按“B側運行”按鈕，分匯器關閉，直至閥門運行至全關位置，系統自動斷電，閥門停止；
分別輕按圖3所示運行界面中的上方“分匯器”圖標，彈出如圖5所示的操作窗口，輕按“B側運行”按鈕，分匯器關閉，直至閥門運行至全關位置，系統自動斷電，閥門停止；
⑩打開B側收球網出口閥、B側投球閥：輕按圖3所示運行界面中B側收球網出口閥圖標，彈出如圖10所示的操作窗口，輕按“開”按鈕，B側收球網出口閥打開，直至閥門運行至全開位置，系統自動斷電，閥門停止；輕按圖3所示運行界面中A側投球閥圖標，彈出如圖11示的操作窗口，輕按“開”按鈕，B側投球閥打開，直至閥門運行至全開位置，系統自動斷電，閥門停止。
 圖10 B收球網出口閥操作窗口
圖11 B側投球閥操作窗口
⑪啟動膠球泵：在“運行界面”中輕按膠球泵圖標，彈出圖8示的操作窗口。輕按“啟動”按鈕，膠球泵開始運行，首次使用時應注意電機是否為順時針旋轉，若不是，則電機反向，斷電后將電機三相電源線中的任意兩相調換位置即可。
⑫打開裝球室：在圖9所示的裝球室操作窗口中輕按“投球”按鈕，裝球室將打開投球，直至運行至開到位的位置后，系統自動斷電，裝球室切換閥停止。維持此時系統狀態一段時間，清洗B側。
關閉裝球室：在圖9所示的裝球室操作窗口中輕按“收球”按鈕，裝球室將關閉收球，直至運行至關到位的位置后，系統自動斷電，裝球室切換閥停止。維持此時系統狀態一段時間，收球B側。
⑬關閉B側投球閥,停止膠球泵：在圖9所示的B側投球閥操作窗口中輕按“關閉”按鈕，閥門將關閉，直至運行至全關位置，系統自動斷電，閥門停止。
停止膠球泵：在圖8所示的膠球泵操作窗口中輕按“停止”按鈕，膠球泵將停止
⑭關閉B側收球網出口閥：輕按圖3所示運行界面中的“B側收球網出口閥”圖標，彈出如圖10所示的操作窗口，輕按“關”按鈕，B側收球網出口閥關閉，直至閥門運行至全關位置，系統自動斷電，閥門停止。
如要實現AB側清洗按照上述流程即可；若只要實現A側系統清洗，只需依次操作步驟③④⑤⑥⑦⑧；同理，只要實現B側系統清洗，只需依次操作步驟⑨⑩⑪⑫⑬⑭。
⑴將控制柜面板上的“手動/自動/遠程”旋鈕旋至自動檔上，圖1所示的主頁界面中“就地自動模式”指示燈變?yōu)榫G色，表示系統進入自動模式。
⑵系統上電后進入自動模式時，為滿足客戶多功能需求，本產品設計有三種自動模式，分別為“A側清洗”、“B側清洗”、“AB側清洗”。在控制柜面板上可通過三檔旋鈕進行選擇，例將旋鈕旋至 “A側自動”，在圖一所示頁面中“A側自動模式”燈亮，表示當前選擇膠球清洗A側，當前模式選擇為“A側清洗”。（注：系統正在運行過程中，不可切換自動運行模式）
⑶自動啟動：用戶確認所有執行器均可正常運行后，完成相關參數設定后可將系統投入自動運行，例選擇“A側清洗”自動模式后，按下圖3運行界面中的“清洗系統自動啟動”按鈕，系統開始自動執行手動操作中所述的③④⑤⑥⑦⑧步驟；選擇“B側清洗”自動模式，按下運行界面中的“清洗系統自動啟動”按鈕，系統開始自動執行手動操作中所述的⑨⑩⑪⑫⑬⑭步驟；
選擇“AB側清洗”自動模式，按下運行界面中的“清洗系統自動啟動”按鈕，系統開始自動執行手動操作步驟中所述的③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭。
自動停止：用戶如需停止系統，按下運行界面中的“系統停止”按鈕，系統停止，閥門全部關閉，當所有閥門關到位后才可以進行下一周期的自動運行。
⑷系統待機：當系統執行完所有的自動流程后，開始進行待機，即系統定時一段時間后（清洗系統待機時間），自動開始下一個周期的運行。若用戶將清洗系統待機時間設定為0時0分，表示系統禁止待機功能。此時，系統自動運行結束后將停機，只有用戶再次按下自動啟動按鈕后，系統才開始自動運行。
5)遠程操作：
將控制柜面板上的“手動/自動/遠程”旋鈕旋至遠程檔，系統將進入遠程自動。在遠程模式下，當系統接收到“遠程啟動”或“遠程停止”信號后，清洗系統會根據客戶所選模式自動執行相應的步驟。
|
